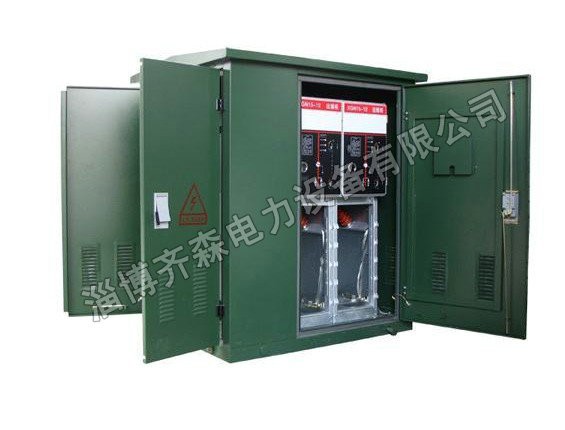

帶開關電纜分支箱

帶開關電纜分支箱是國內較為先進的高壓設備，彌補了35KV(40.5KV)帶高壓開關電纜分接箱的空白，適用于交流50Hz 35KV（40.5KV）的輸配電氣線路中,是一種全新結構的戶外環網開關設備，并可裝與35KV預裝式箱式變電站內使用，它作為環網和開閉站的主要設備,主要用于工業園區和居民小區以及礦區、機場、鐵路、港區、電站等配電網，適用城市電網改造工程,大大減少出線電纜和占地面積，提高供電可靠性。



正常使用條件：



　　環境溫度：-10℃ — +40℃；



　　環境濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；



　　開柜安裝場所的海拔高度：1000米；



　　地震強烈不超過8度；



　　無嚴重污染、化學腐蝕及劇烈振動。



特殊使用條件：



　　在超過GB3906規定的正常的環境條件下使用或有其它特殊要求時，請在訂貨時說明。



功能特點：



具有：



   1、戶外型（并可戶內型）、全密封結構，“五防”免維護



   2、高壓帶電顯示環保型戶外電纜分支箱,簡化城市電纜網絡系統，節省投資。



   3、戶外型、防塵、防潮、抗洪水、耐腐蝕，環境適應強，組合靈活，從一路進線出線到多路，能滿足各種接線要求。



   4、體積小、結構緊湊、外型美觀大方，安裝簡單、運行方式轉換方便、保護整定靈活。且有帶電顯示器，可帶短路指示器，可帶避雷器。



   5、占地小、高度低、外型美觀，能與周圍環境協調一致，接線方案靈活多樣，安裝操作方便。



   6、電纜分支箱內裝負荷開關并可配接地開關, 配有手動操作機構或電動操作機構。同時具備隔離開關的功能，可安裝短路故障指示器，確定故障位置。



7、可以通過負荷開關與電纜接頭的任意組合，接線靈活，滿足多種接線要求，提高了線路運行、維護和檢修時的靈活性減少線路停電時間，提高供電可靠性。能代替部分環網柜或開閉所，減少系統綜合造價。



8.特殊要求下可配電動操作機構、RTU及通訊設備，實現SCADA功能。
